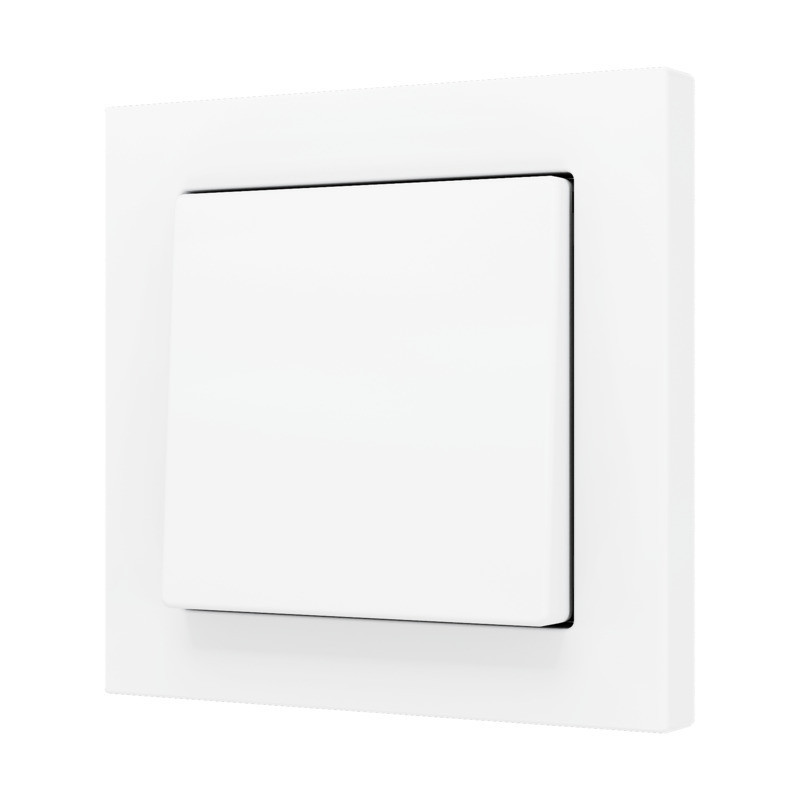

ZS55SOFT / Модуль кнопок KNX, 55х55 мм

ZS55SOFT / Модуль кнопок KNX, 55х55 мм

АРТИКУЛ: ZS55SOFT

Клавишный выключатель - это сборный элемент, состоит из нескольких элементов, это основа электронный модуль KNX (ZS55SOFT) + интерфейсные клавиши ZS55CSOFTXYZZ), и дополнительно выбрать рамку (ZS55FMYX), чтобы получить законченное устройство. Он разработан в формате 70x70 для установки в рамки Zennio ZS55. Внутренний электронный KNX элемент включает в себя внутренний датчик температуры и термостат, а также аналоговый вход, который может быть сконфигурирован как датчик температуры.

Клавишный выключатель KNX Soft 55×55 состоит из двух отдельных частей:

1. Электронный модуль KNX ⇒ Артикул ZS55SOFT
2. Накладная клавиша ⇒ в зависимости от количества областей нажатия и выбранной конструкции

Варианты конфигурации (количество областей нажатия):

• X = 1 ⇒ одна накладная клавиша

  • Y = 1 ⇒ Область нажатия внизу клавиши
  • Y = 2 ⇒ Область нажатия вверху и внизу клавиши

• X = 2 ⇒ две накладные клавиши

  • Y = 2 ⇒ Область нажатия внизу каждой клавиши
  • Y = 4 ⇒ Область нажатия вверху и внизу каждой клавиши

Доступные конструкции накладных клавиш:

• ZS55CSOFTxy(A/S/MW/C) ⇒ Простой дизайн без значков
• ZS55CSOFT1YL(A/S/MW/C) ⇒ Значок "Освещения" (Y = 1 или 2)
• ZS55CSOFT1YK(A/S/MW/C) ⇒ Значок "Ключа" (Y = 1 или 2)
• ZS55CSOFT1YD(A/S/MW/C) ⇒ Значок "Дверного звонка" (Y = 1 или 2)
• ZS55CSOFTXYSH(A/S/MW/C) ⇒ Значки "Жалюзи/Штор" (XY = 12, 22 или 24)
• ZS55CSOFTXY(A/S/MW/C)C ⇒ Пользовательский дизайн с пользовательскими значками с помощью онлайн инструмента "Touch My Design"

Рамка в комплект не входит.

Внешнее исполнение: смотрите доступные варианты:

Название отделки	Цвет	RAL (эталонный цвет)
Silver / Серебро		RAL 9006
Anthracite black / Антрацитовый черный		RAL 9004
Matt white / Матовый белый		RAL 9016
Champagne / Шампанское		RAL 1035

Посетите инструмент Touch My Design, чтобы настроить свою мягкую кнопку.

Благодаря модулю кнопок вы сможете интегрировать традиционный внешний вид в установку KNX, обеспечивая превосходные тактильные ощущения.

ВНИМАНИЕ

• Обновите ETS5/ETS6 до последней версии, чтобы иметь возможность импортировать аппликацию устройства из онлайн-каталога.
• Оборудование KNX относится к технически сложным товарам и требует привлечение квалифицированных специалистов по подключению, наладке и пуску в эксплуатацию. По техническим требованиям оборудование KNX не может быть пущено в эксплуатацию без участия соответствующих специалистов. Определяющим критерием привлекаемых специалистов может быть документ об окончании "Базового сертифицирующего курса KNX".

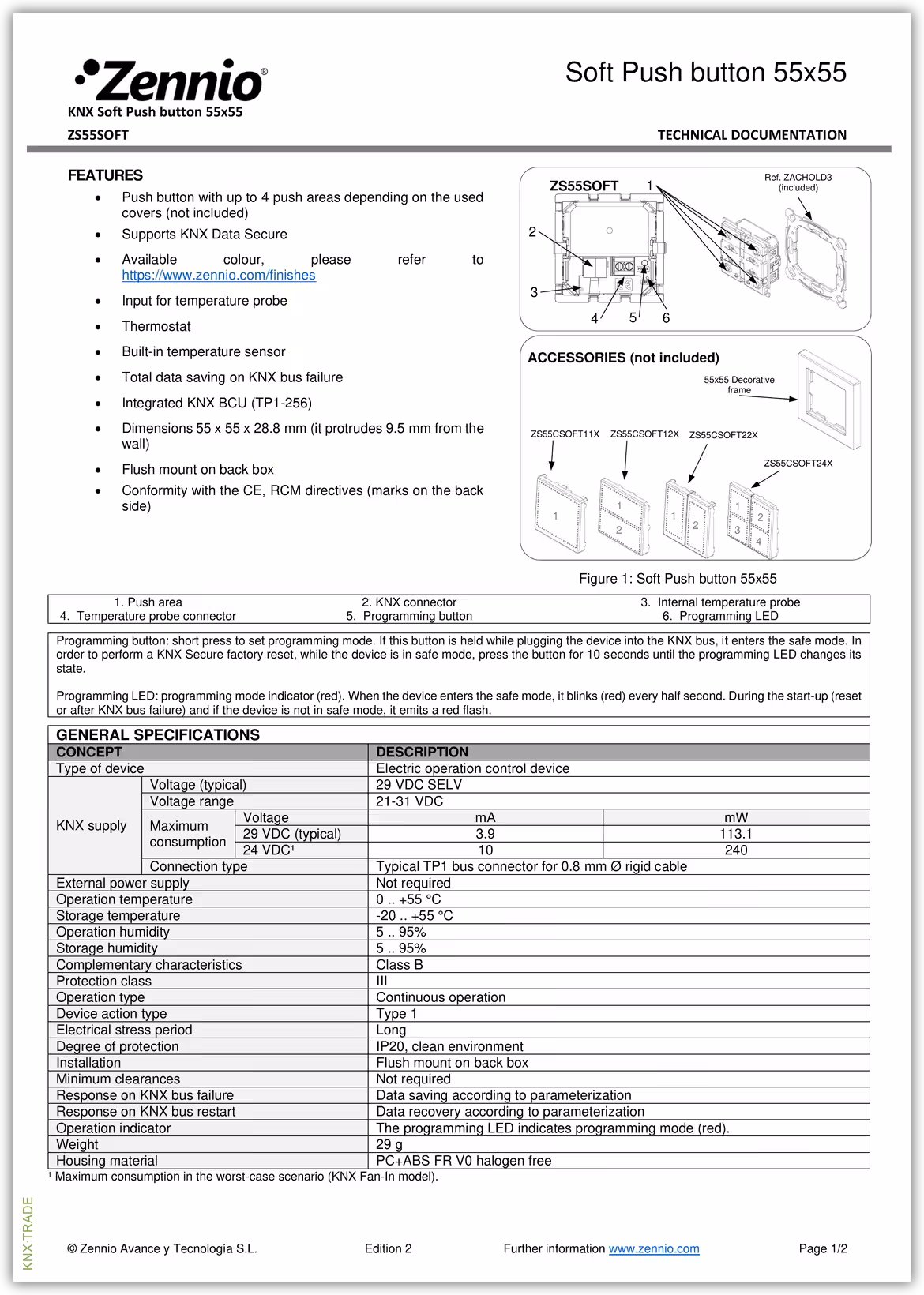

Документация
